隨著戶用儲能市場的快速擴張，家庭能源管理已從“單一供電”向“源網荷儲協同”升級——光伏自發自用、電網峰谷套利、應急供電保障等需求，倒逼計量設備從“單向統計”轉向“全鏈路感知”。安科瑞ADL-W系列智能電表憑借“一表雙回路+雙向計量”的核心設計，精準擊中戶儲場景下“數據不透明、調度無依據、收益難核算”的痛點，成為連接光伏、儲能、電網與家庭負載的“能源智慧中樞”。

1.產品概述

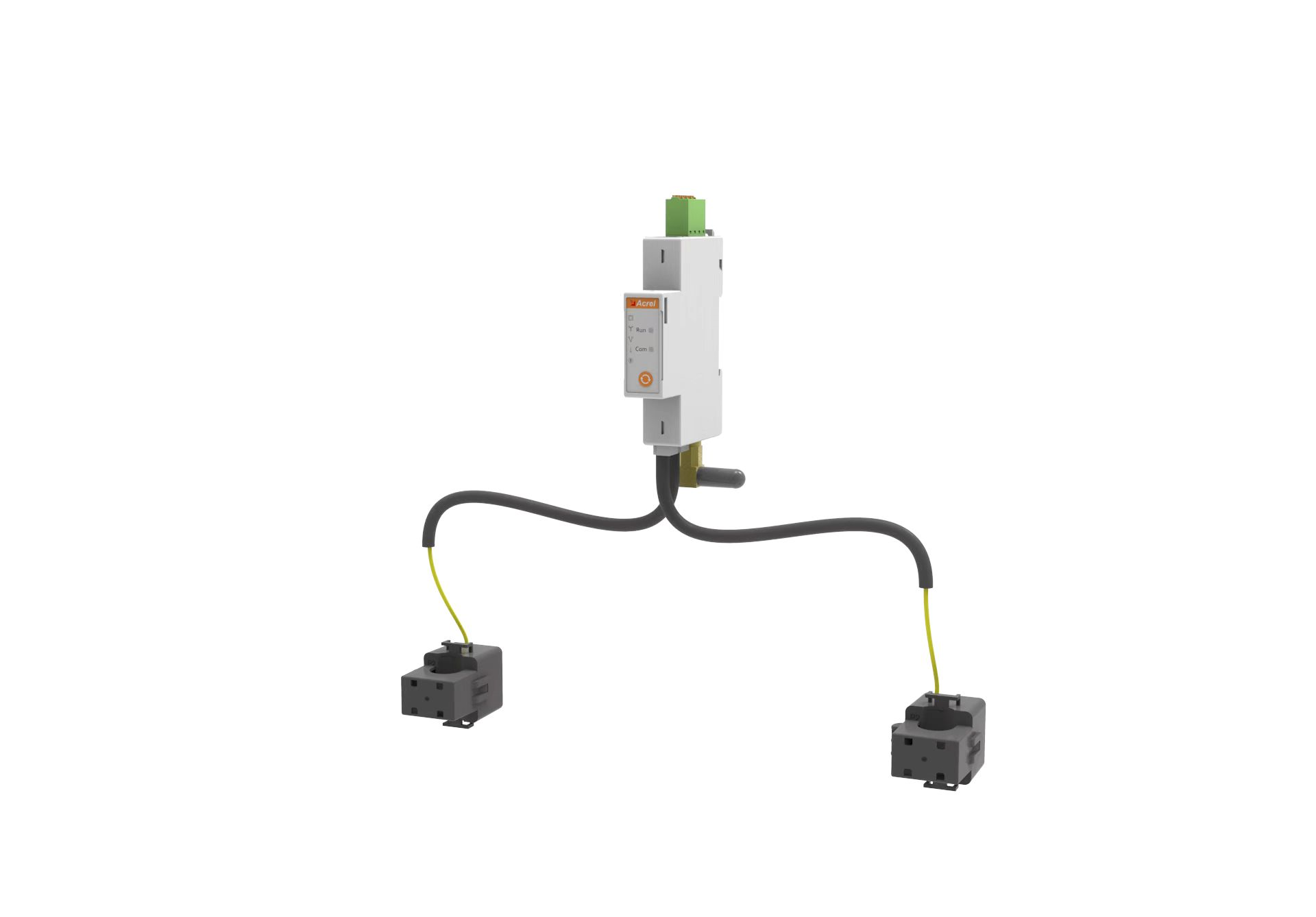

ADL200W,ADL400W系列外置互感器雙回路無線電能表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。

可以對實時功率等電力參數進行監測計量，支持Modbus-TCP、http等協議，通過WiFi、Lora通訊方式與逆變器或者能量管理系統（EMS）進行通訊，實現防逆流、調節發電量、電池充放電等功能?？呻p向計量，實現戶用分布式光伏能量管理。

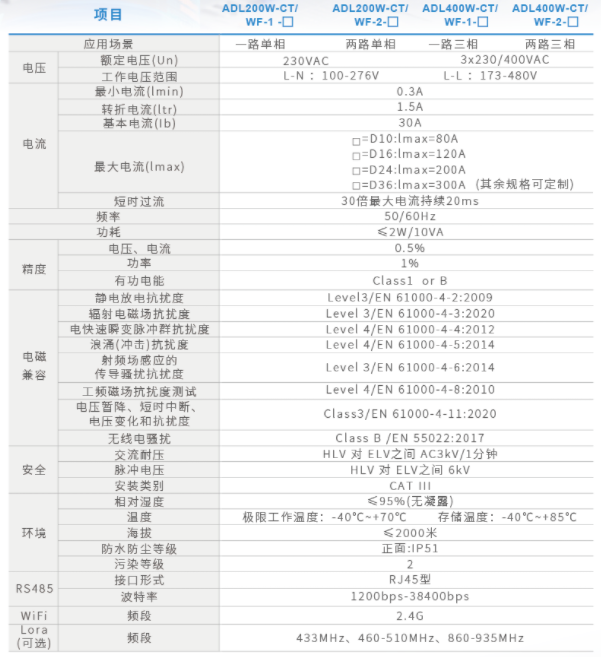

2.型號說明

3.產品功能

3.1雙回路設計：破解戶儲“多能源接入”難題

戶儲系統的核心矛盾在于“多能源源”與“單負載端”的協同管理：家庭既要接入光伏電站的自發電力，又要連接電網的補充供電，還需通過儲能系統實現“余電存儲”與“缺電放電”。傳統電表多為單回路設計，若要監測光伏、電網、儲能三端數據，需額外加裝多塊電表，不僅增加安裝成本，還易出現數據不同步、管理碎片化的問題。

兩路三相兩路單相

ADL-W的“一表雙回路”設計實現了“一機多能”：通過兩路獨立采樣回路，可同時接入“光伏-儲能”與“電網-負載”兩條核心能源鏈路，無需額外設備即可實時采集光伏發電量、儲能充放電量、電網購售電量、家庭負載消耗量四大關鍵數據。

3.2雙向計量：打通戶儲“收益與安全”雙閉環

對于戶儲用戶而言，“雙向計量”是實現“經濟收益*大化”與“用電安全可控”的核心前提。一方面，家庭光伏余電可并網售電，電網峰時又需購電補充，傳統單向電表無法區分“購電”與“售電”方向，導致用戶無法精準核算補貼與套利收益；另一方面，儲能系統充放電過程中若出現“反向過載”，可能引發電網波動，需實時監測電流方向以保障安全。

ADL-W的雙向計量功能從“經濟”與“安全”兩大維度提供解決方案：在計量精度上，其符合0.5S級計量標準，可雙向累計電量，既能記錄電網向家庭的供電量（購電），也能統計家庭向電網的售電量（余電并網），數據可直接對接電網營銷系統，避免人工抄表誤差導致的收益損失。

3.3場景化賦能：從“數據采集”到“智慧調度”

（1）儲能電池充放電監測

在戶儲系統中，ADL-W系列可直接連接至儲能系統的電池側和負載側，實現充電（吸收電能）與放電（輸出電能）過程的分項計量，通過RS485或WiFi上傳數據至EMS系統，實現電池健康評估與能量收支核算。

（2）防逆流控制

通過與逆變器配合，ADL-W電表可實時監測電網側的功率參數，反饋控制信號，避免多余電量回送電網，滿足相關配電安全規范與并網要求。

(3)多能源管理

對于集成光伏、儲能、公共電網等多種能源互補的家庭能源系統，ADL400W提供三相雙回路獨立測量能力，實現對不同電源接入點的電能數據獨立采集與上傳，便于系統能量流向的追蹤與優化調度。

(4)通訊方式多樣

借助其WiFi無線能力和HTTP協議支持，ADL-W可實現遠程抄表、能耗預警和基于用電數據的動態電價管理，提升用戶參與電力市場的主動性。

4.產品特點

外置互感器設計：便于改造與靈活安裝，適應戶用儲能的現場條件。

雙向計量：滿足電池充放電、光伏發電、電網購電的全過程電能監控；

雙回路設計：一表雙路，降低系統成本與安裝復雜度；

無線通訊：支持Lora和WiFi通訊，適應家庭分布式部署，無需額外布線；

快速響應：高頻率采,響應時間50ms，適用于動態功率調控場景。

高可靠性：EMC等級E2，適應戶外復雜環境，具備過流/過壓/浪涌防護；

安全合規：符合EN/IEC系列標準，具備高電氣安全等級；

接線自適應調整：支持接線診斷，可識別異常接線情況，可與逆變器配合實現CT失效診斷、電壓電流錯相調整、電流反向調整。

認證齊全：CE-RED,RoHs,REACH,SGS

5.結語：以計量為基，構建戶儲智慧用電新生態

在戶儲市場從“政策驅動”向“市場驅動”轉型的當下，“精細化管理”成為用戶核心訴求——既要知道“用了多少電”，更要清楚“電從哪來、到哪去、如何更省錢”。安科瑞ADL-W以“一表雙回路+雙向計量”的創新設計，不僅解決了戶儲場景下的計量痛點，更通過數據賦能打通“采集-分析-調度-收益”的全鏈路，成為戶儲系統不*或缺的“智慧神經末梢”。未來，隨著分布式能源的進一步普及，ADL-W這類場景化計量設備，將持續為家庭能源管理提供“精準數據支撐”，推動戶儲從“簡單儲能工具”向“智慧能源管家”升級。
