一、什么是防逆流

簡單來說，“逆流” 就是指您家光伏或光儲系統發的電，在滿足自家使用后，多余的電能未經允許，反向輸送到了公共電網中。

這個過程好比小區的供水系統，水本來應從市政水管（電網）流到您家（用戶）。但您家裝了強力水泵（光伏發電），水壓過大，導致水流（電流）反沖回了市政總管網。這種不受控制的“回馬槍”，是電網系統絕對禁止的危險行為。

二、逆流的危害

在光儲行業快速發展的當下，不少企業和個人只關注系統的發電效率、儲能容量，卻把 “逆流” 這個關鍵問題拋在腦后?？蓜e小瞧逆流，它可不是簡單的 “電流反向流動”，背后藏著一連串致命風險。

首先，逆流會嚴重威脅電網安全。當光儲系統產生的電能超出自身負載需求，多余電流反向注入電網時，會導致電網電壓、頻率波動。一旦波動超出安全范圍，輕則觸發電網保護裝置跳閘，影響周邊用戶用電；重則可能損壞電網變壓器、斷路器等核心設備，甚至引發大面積停電事故。

其次，逆流會加速光儲設備老化，縮短使用壽命。對于光伏逆變器、儲能電池來說，長期處于逆流工況下，電流沖擊會導致設備內部元器件過熱、絕緣層損壞。

更可怕的是，逆流還可能引發安全事故。當電流反向流動時，部分設備可能出現漏電、短路等問題，進而產生電火花。如果周邊存在易燃物品，很容易引發火災。

三、防逆流的重要性：不止是 “不違規”，更是 “不虧大”

1.       保障電網安全：避免 “牽一發而動全身” 的連鎖反應

公共電網的運行需要維持電壓、頻率的穩定，而逆流注入的多余電能會打破這種平衡。當大量逆流電流涌入電網時，可能導致局部電網電壓升高（即 “電壓越限”），輕則觸發變電站的保護裝置跳閘，造成周邊用戶斷電；重則可能燒毀電網的變壓器、配電柜等核心設備，引發大面積停電事故。

2.       延長設備壽命：減少 “隱形損耗”，降低更換成本

光儲系統的核心設備（如逆變器、儲能電池）對電流流向和穩定性有著嚴格要求，長期處于逆流工況下，設備會承受超出設計范圍的電流沖擊，加速內部元器件的老化損壞。

而防逆流系統能通過實時調節，讓設備始終在 “安全工況” 下運行：當光伏發電量過剩時，防逆流裝置會優先將多余電能存入電池，若電池已滿則自動降低光伏輸出功率，避免電流反向沖擊設備。這樣一來，逆變器、電池等設備的損耗大幅減少，不僅能省去頻繁維修的麻煩，更能節省一筆可觀的設備更換成本。

3.       規避安全風險：杜絕 “小火苗” 釀成 “大事故”

逆流帶來的電流異常，還可能引發漏電、短路等安全隱患，進而導致火災、觸電等事故。比如儲能電池在逆流狀態下，可能出現 “過充” 現象，電池內部的電解液會分解產生氫氣，一旦遇到電流異常產生的電火花，就可能引發電池爆炸或火災；此外，逆流還可能導致光伏組件的接線盒過熱，絕緣層融化后引發漏電，對運維人員的人身安全構成威脅。

如果配備了防逆流系統，當檢測到電池充滿后，會立即切斷光伏向電池的供電，從源頭避免過充短路的風險 —— 這足以說明，防逆流不僅是 “經濟賬”，更是 “安全賬”。

4.       符合政策規范：避免 “違規停機”，保障項目收益

隨著新能源行業的規范化發展，國家和地方電網公司對光儲系統的并網要求越來越嚴格。目前全國已有 29 個省份明確規定：分布式光儲項目必須具備防逆流能力，未配置防逆流裝置或防逆流功能失效的項目，不得并網發電；已并網的項目若被檢測出逆流問題，將面臨停機整改、罰款等處罰，甚至被取消電價補貼資格。

四、       協調控制器+綜保裝置=防逆流方案

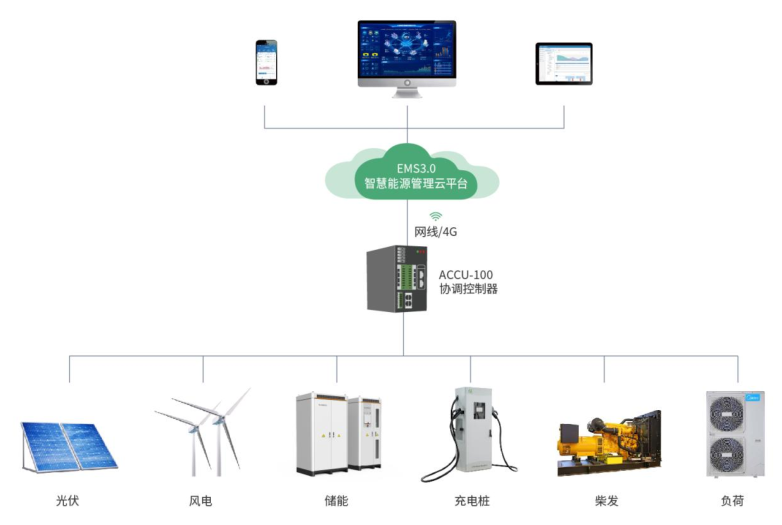

1.       系統架構

ACCU-100協調控制器：控制儲能設備、分布式能源、可調負荷設備的出力與電力需求，并能根據經濟效益模型在滿足調度的前提下，進行光儲置換，減少棄光。并與云端平臺進行交互，響應云端策略配置。

智慧能源管理云平臺EMS3.0：滿足跨站點，跨區域海量數據的接入，通過數據分析實現各站點資源類、電量類、損耗類、指標類、維護類、貢獻類等指標計算與管控，并通過多樣化預測，分析發電與用電趨勢，結合電價數據、生產計劃、負荷需求，提供最佳控制方案。同時提供遠程監控與運維功能。

2.光伏防逆流位置

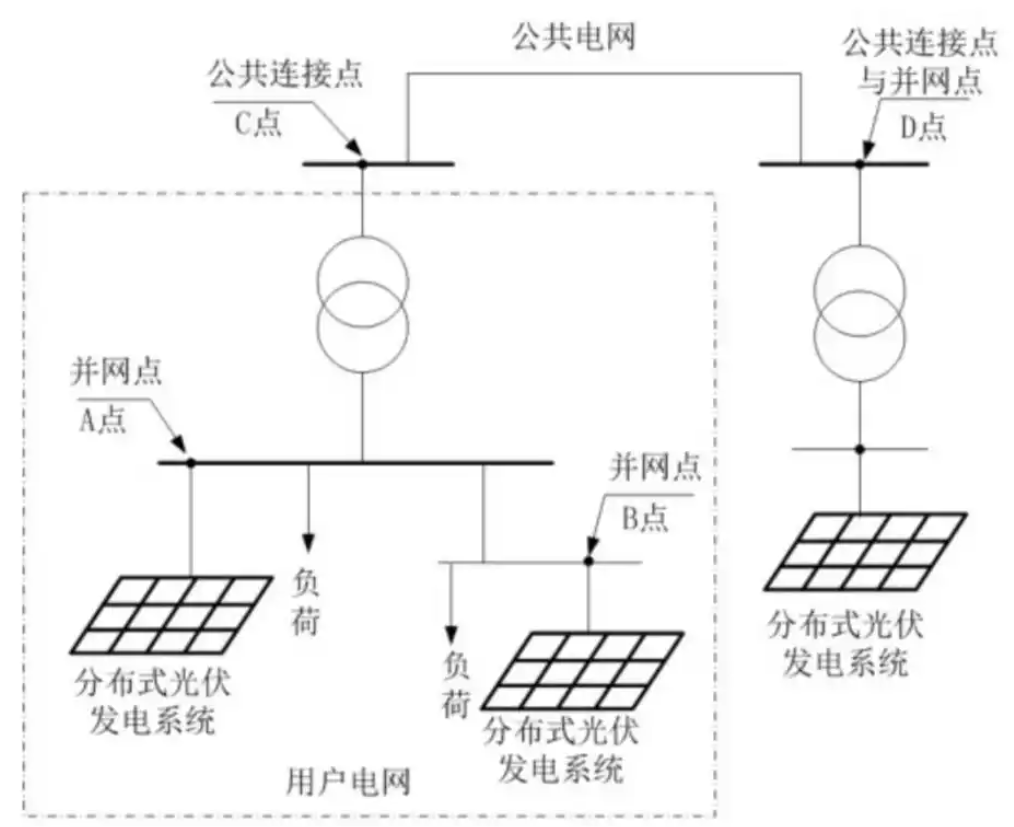

如圖所示，虛框?yàn)橛脩綦娋W(wǎng)，該用戶電網通過公共連接點C與電網相連。在用戶電網內部，有兩個分布式光伏發電系統，分別通過A點和B點與用戶電網相連，A點和B點均為并網點，但不是公共連接點。在D點有分布式光伏發電系統直接與公共電網相連，D點是并網點，也是公共連接點。因此分布式光伏的防逆流應當監視公共連接點（C或者D點）處的上網功率。

3.光伏及儲能柔性調節方案簡述

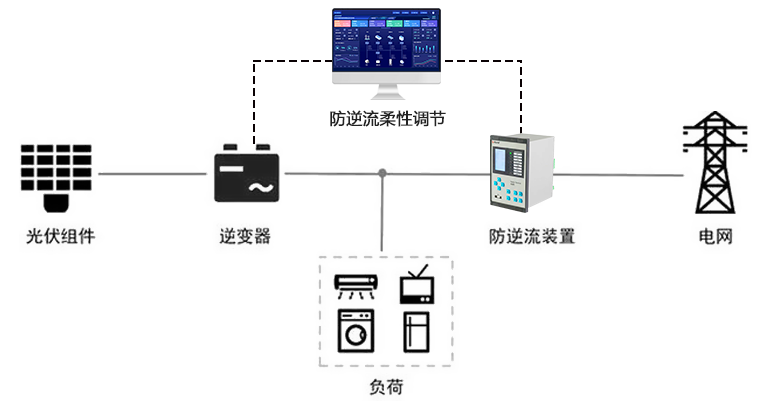

3.1光伏防逆流柔性調節方案：

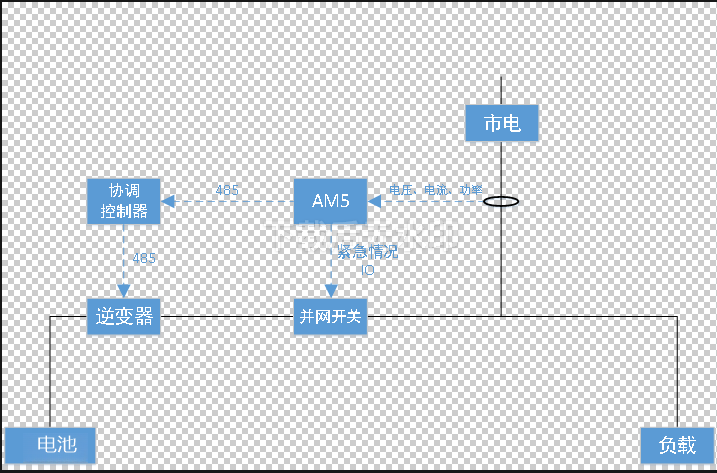

通過在市電進線處安裝孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制逆變器輸出，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

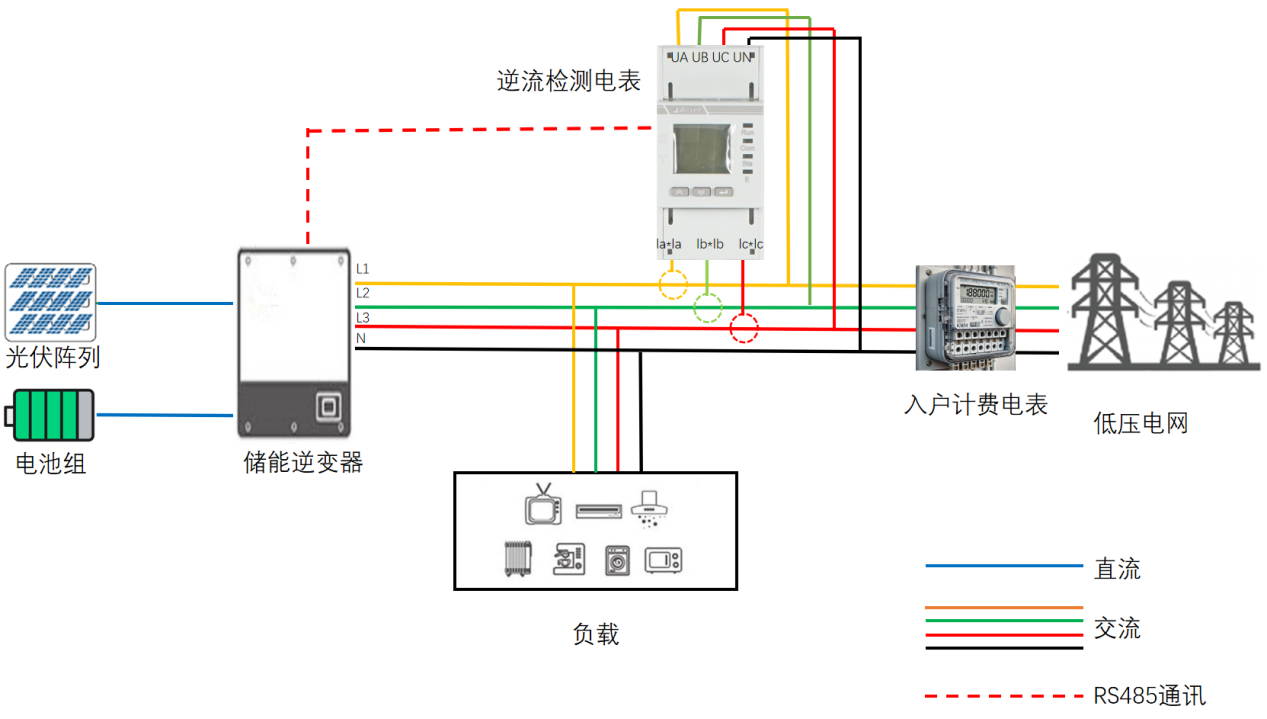

3.2儲能防逆流柔性調節方案：

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對變流器的放電功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

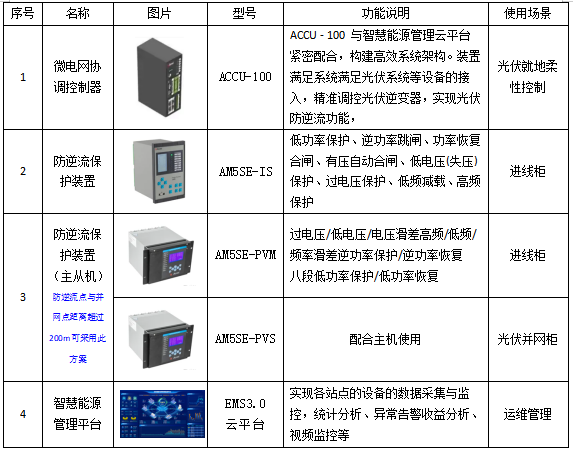

4.硬件選型

五、總結：防逆流是光儲系統的 “安全底線”

如果把光儲系統比作一輛 “新能源汽車”，那么防逆流就像是 “剎車系統”—— 平時可能感覺不到它的存在，但關鍵時刻能避免 “車毀人亡” 的悲劇。它不僅能保障電網安全、延長設備壽命、杜絕安全事故，更能幫助用戶符合政策規范，避免因違規而導致的收益損失。只有守住 “防逆流” 這條安全底線，光儲系統才能真正成為降本增效、綠色發展的 “助力”，而不是引發麻煩的 “隱患”。
