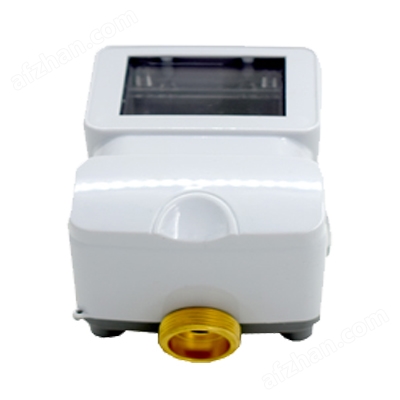

產品名稱：一體型水控機
編號：060
型號：HY-MKYT
產品配置：
一體水控機可按流量和時間計費均可，流量計和電磁閥均裝在一體水控殼體中，亦方便客戶安裝便用。適用于學校、工廠、醫院、公共浴室、公寓等各種需要節水的場所。一套包括一體水控機、讀卡器、卡片、485一卡通軟件。適用場合
一表多卡型水控適合安裝在學生寢室衛生間、校園洗浴中心、健身俱樂部、工廠員工宿舍樓、酒店職工住宿樓、醫院住院部和企事業單位等任何控制用水或者計費環境，通過IC卡來控制每人每天的用水時間或者水量，也可用于校園熱水投資收費。
可以根據要求選擇 射頻卡+無線遠傳型或射頻卡+物聯網型，加強使用監管。
參數 1、 讀卡類型：MiFare one
2、 讀卡距離：2-7cm
3、 讀卡速度：<1s
4、 工作電壓：DC12V1A ，可特殊定做電池供電低功耗型。
5、 待機功率：<1W，刷卡時<5W
6、 計費精度：0.001元錢每升水
7、 數據存儲：流水式存儲30000條
8、 口徑：DN15-DN300
9、卡中充值金額：99999.99
10、兼容型：兼容售飯系統、考勤、門禁系統，一卡通。
功能一、用于收費用水環境
計費模式：我們先確定好水控機收費單價假設1噸熱水50元錢，我們將單位換算為最小單位，如：1000升5000分錢，最小單位
是1升水5分錢，如右圖所示：此單價的設置是通過充值機將單價
設置在“管理卡”上；然后拿“管理卡”去刷水控機。即可將費率傳遞給水控機。
首先通過充值機對IC卡進行充值，然后到浴室水控機進行刷卡沖涼，水控機采用插卡出水，拔卡停水的消費模式；
采用用量計費，精確無誤；計費精度為1升水扣幾分錢，水控機的計費價格由投資人或者學校議定；
本公司提供的水控機均為防水設計；
內部結構分為三部分電磁閥、流量計和電腦控制板；
水控機采用液晶中文顯示，刷卡消費時可以時時查看卡中余額；
安裝時直接將活結擰在出水的水管上，安裝采用水平安裝或者豎直安裝，豎直安裝時出水口必須朝上；
水控機采用12V低電壓工作不會對人體造成危害；
水控機可采用單獨供電和集中供電，
單獨供電是1個電源帶1臺水控機，集中供電是1個集中電源帶多臺水控機，
比如1個12V30A的集中電源可以供25臺水控機同時工作，
布線距離要求不要超過30米，采用1.5個平方的電源線。
功能二、用于控制用水
假如工廠想控制員工的每天用水流量20升（略為1桶裝水）右側是“管理卡”參數的設置；將設置好的管理卡到每臺水控機上面去刷下，將“管理卡”中參數傳遞給水控機。備注：需要用戶卡在軟件系統發卡，可以不充值。
功能三、用于控制和收費用水環境
假如工廠想控制員工的每天用水流量20升（略為1桶裝水），又想收費用水（一噸熱水水50元）；右側是“管理卡”參數的設置；將設置好的管理卡到每臺水控機上面去刷下，
將“管理卡”中參數傳遞給水控機。
系統組成
| 產品名稱 | 規格型號 | 備注 |
| IC卡水控機 | XN-6117 | LED顯示，可脫機掛失找回余額 |
| IC卡充值機 | XN-6103 | USB免驅，無鍵盤，需鏈接電腦（含USB線） |
| 電源（單獨電源或集中電源） | DC12V1A或者DC12V30A | 可以每臺機器一個變壓器，也可以多臺機器共用1個變壓器 |
| 管理卡 | MF1 | 修改水控機單價或者其他參數 |
| 掛失卡 | MF1 | 掛失黑名單，單次掛失可以掛失10張用戶卡 |
| 用戶卡 | MF1 | 消費卡，可以充值機99999.99元 |
| 軟件 | 1.0.0.1 | 充值管理系統 |
| 電腦 | 2003 XP window7 window8 | 電腦用戶自配 |
- 技術參數：
計費精度：0.01元
計時精度：1秒
計量精度：最小1脈沖
存儲記錄：只保存刷卡總額
發 卡 量：無限制
數據保存：FLASH保存數據，掉電不丟失
顯 示：5位數碼管顯示
工作電壓：DC12V，功耗小于1.5W
環境溫度：0度～60度
控制方式：繼電器輸出控制電磁閥（12V/1A）
體 積：150*110*100
重 量：300g
- 功能說明：
- 黑色接12V電源負極，紅色接12V電源正極。
- 開機顯示機器號，再顯示全8，再顯示版本號，再顯示機器號。
- 無掛失、無補辦功能。
- 無按鍵，刷卡自動開始計費。開始扣費時紅色二極管亮。
- 一體水控機只能脫機使用，無明細，只有消費總額。
- 分時間、余額、流量三種計費方式。
- 可通過管理卡來改變一體水控機的控制模式及費率，顯示OK。
